フルハーネス(安全帯)のハーネスのタイプ・型の違いとは?
2016年9月8日
一般の高所作業用安全帯は、胴ベルトタイプとフルハーネスタイプと大きく2つのタイプに分かれます。
今回はフルハーネスタイプについて、ハーネス部分とランヤード部分に分けて、種類を説明します。
フルハーネスと呼ばれるハーネスタイプの安全帯は、墜落時には楽な体勢で救助を待つことができるホールド感が魅力です。
目次
安全帯のハーネスのタイプ・型の種類
ハーネスは大きく以下の3つの組み合わせで構成されています。
- 腿ベルトの種類
- 腿バックルの種類
- 背中ベルトの種類
それぞれの種類について、詳細に解説します。
腿(もも)のベルトの種類
腿ベルトにはV字型と水平型の2種類があります。
それぞれの特徴と、V字型・水平型を採用したハーネスプロの人気商品をそれぞれ紹介します。
V字型
V字型とは、写真のようにVの字のように見えるベルトの形です。
腰から2本のベルトが股の下であわさります。
お値段も比較的安価でオーソドックスな形です。
歩いた時に金具がカチャカチャする感じの気になる方は、V字型が動きやすいと感じます。
フィット感があり、ピッチリ着用したい方にはお勧めです!
【V字型腿ベルトの人気商品】
- 商品番号:T018
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:V字型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1000g
- メーカー名:サンコー株式会社
- 価格:13,152円(消費税込:14,467円)
- 商品ページはこちらから
- 商品番号:T001-1
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:V字型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1090g
- メーカー名:サンコー株式会社
- 価格:15,504円(消費税込:17,054円)
- 商品ページはこちらから
- 商品番号:T014
- 適応身長:身長+体重の合計が190~290までの方対応
- 耐総重量:~110kg
- 腿ベルト形状:V字型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1240g
- メーカー名:谷沢製作所
- 価格:14,790円(消費税込:16,269円)
- 商品ページはこちらから

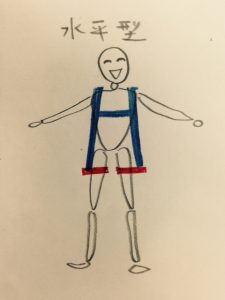

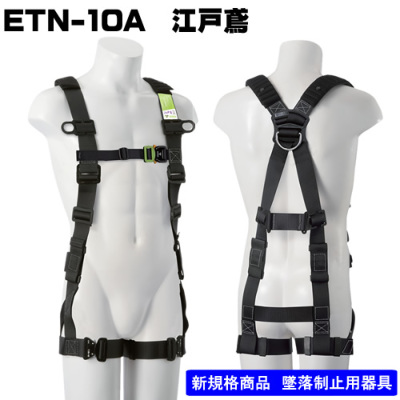

水平型
着用時に地面と水平なラインを描く形の太腿ベルトのタイプを水平型と呼びます。
パラレル型と呼ばれることもありますね。
V字型との大きな違いは、装着感!股に食い込む感じがありません。
見た目にもV字型では恥ずかしくて抵抗のある方にもおすすめです。
【水平型腿ベルトの人気商品】
- 商品番号:T045-L
- 適応身長: 160cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Lサイズ約1220g
- メーカー名:ポリマーギヤ
- 価格:13,460円(消費税込:14,806円)
- 商品ページはこちらから
- 商品番号:T005
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1180g
- メーカー名:サンコー株式会社
- 価格:17,835円(消費税込:19,618円)
- 商品ページはこちらから
- 商品番号:T025-L
- 適応身長:160cm~200cm
- 耐総重量:–
- 腿ベルト形状:水平型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Lサイズ約1285g
- メーカー名:藤井電工
- 価格:12,118円(消費税込:13,329円)
- 商品ページはこちらから
腿バックルの種類
腿バックルにはワンタッチ式とパススルー式の2種類があります。
それぞれの特徴と、ワンタッチ式・パススルー式を採用したハーネスプロの人気商品をそれぞれ紹介します。

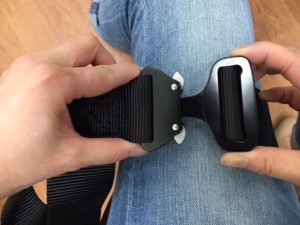

ワンタッチ式
ワンタッチ式の腿バックルの特徴は脱着が手軽なことです。
装着時は差し込むだけ、外すときも金具を片手で押し込むだけなので、初めて方でも簡単に脱着が可能。
急いでいる時にも取り外しが楽なので、ストレスが少なく一般的です。
ただ部品点数が増える分、重量があるのでベテランの中には避ける方もいます。
【ワンタッチ式腿バックルの人気商品】
- 商品番号:T017
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:V字型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1030g
- メーカー名:サンコー株式会社
- 価格:16,405円(消費税込:18,045円)
- 商品ページはこちらから
- 商品番号:T103
- 適応身長:155cm~190cm
- 耐総重量:–
- 腿ベルト形状:水平型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1460g
- メーカー名:藤井電工
- 価格:16,226円(消費税込:17,848円)
- 商品ページはこちらから
- 商品番号:T166-M
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状:ワンタッチバックル
- 商品重量:Mサイズ約1100g
- メーカー名:サンコー株式会社
- 価格:15,830円(消費税込:17,413円)
- 商品ページはこちらから

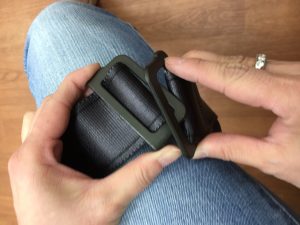

パススルー式
パススルー式のメリットは軽量さにあります。
樹脂製のバックルを引っ掛けて固定するタイプなので慣れこそ必要ですが、樹脂なので軽量です。
一度付けるとつけっぱなしの方、疲労を減らしたい方におすすめです。
【パススルー式腿バックルの人気商品】
- 商品番号:T004
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:V字型
- 腿バックル形状:プレートバックル
- 商品重量:Mサイズ約1090g
- メーカー名:サンコー株式会社
- 価格:11,165円(消費税込:12,281円)
- 商品ページはこちらから
- 商品番号:T173
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:V字型
- 腿バックル形状: プレートバックル
- 商品重量:Mサイズ約1110g
- メーカー名:サンコー株式会社
- 価格:12,843円(消費税込:14,127円)
- 商品ページはこちらから
- 商品番号:T070
- 適応身長:150cm~180cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状: プレートバックル
- 商品重量: Mサイズ約1240g
- メーカー名:サンコー株式会社
- 価格:13,050円(消費税込:14,355円)
- 商品ページはこちらから
背中のベルトの種類
背中部分のベルトタイプも大きく異なり、肩から背中へのかけての形の違いにより以下の3つの種類があります。
- X型
- Y型
- H型
それぞれの特徴と、X型・Y型・H型を採用したハーネスプロの人気商品をそれぞれ紹介します。

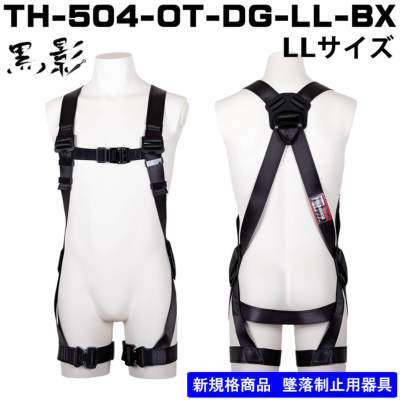

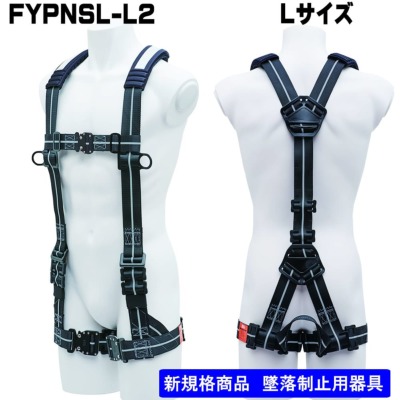

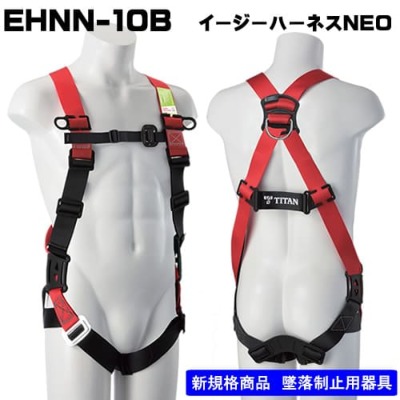

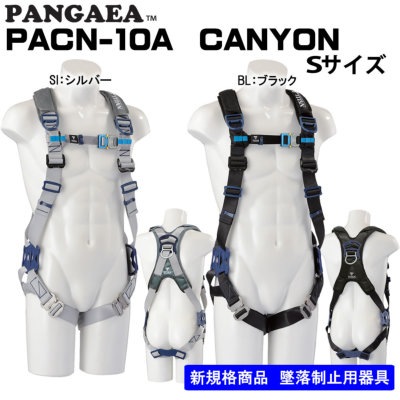

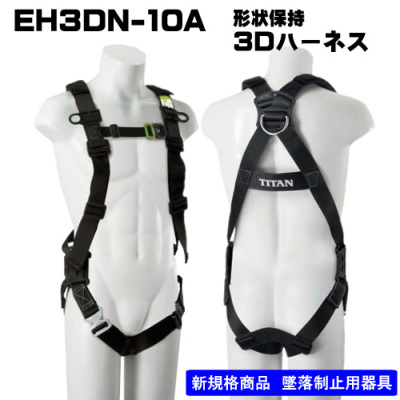

X型
X型は身体を固定する力が強く、安定感があるタイプ。
フィット感が抜群で、世界で愛されるスタンダードなフルハーネスです。
【X型背中ベルトの人気商品】
- 商品番号:T001-0
- 適応身長:145cm~165cm
- 耐総重量:-
- 腿ベルト形状:V字型
- 腿バックル形状: ワンタッチバックル
- 商品重量:Sサイズ約1050g
- メーカー名:サンコー株式会社
- 価格:15,504円(消費税込:17,054円)
- 商品ページはこちらから
- 商品番号:T166-L
- 適応身長:160cm~190cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状: ワンタッチバックル
- 商品重量: Lサイズ約1130g
- メーカー名:サンコー株式会社
- 価格:16,435円(消費税込:18,078円)
- 商品ページはこちらから
- 商品番号:T025-LL
- 適応身長:175cm~195cm
- 耐総重量:–
- 腿ベルト形状:水平型
- 腿バックル形状: ワンタッチバックル
- 商品重量: LLサイズ約1535g
- メーカー名:藤井電工
- 価格:12,519円(消費税込:13,770円)
- 商品ページはこちらから

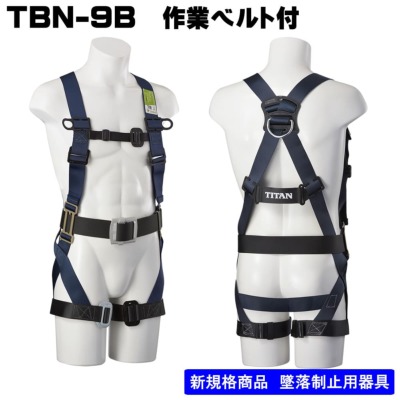

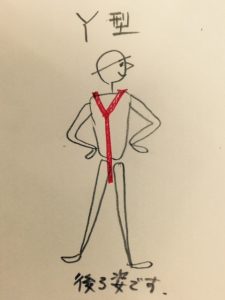

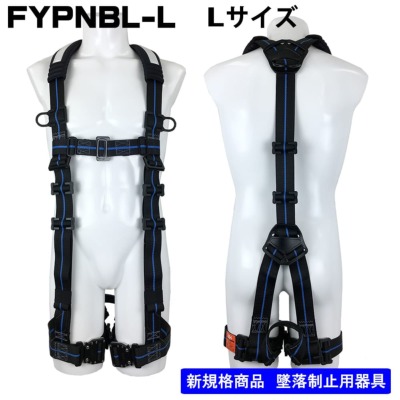

Y型
腰回り広く使えるY型は、腰道具をつけるのに最適。腰回りの機能性を重視する職人さんにおすすめのタイプです。
Y字型の最大の特徴はモモ(腿)ベルトが膝よりも下の方にあること。鳶服に合わせても違和感なく着用できるのです。
また胴ベルトの結合部が少ないため、より多く腰道具をつけることができることも利点です!
【Y型背中ベルトの人気商品】
- 商品番号:T031
- 適応身長: 165cm~185cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状: ワンタッチバックル
- 商品重量: –
- メーカー名: 基陽
- 価格:10,503円(消費税込:11,553円)
- 商品ページはこちらから
- 商品番号:T133
- 適応身長: 165cm~185cm
- 耐総重量:~100kg
- 腿ベルト形状:水平型
- 腿バックル形状: ワンタッチバックル
- 商品重量: 約1330g
- メーカー名: 基陽
- 価格:13,540円(消費税込:14,894円)
- 商品ページはこちらから
- 商品番号:T103
- 適応身長:155cm~190cm
- 耐総重量:–
- 腿ベルト形状:水平型
- 腿バックル形状: ワンタッチバックル
- 商品重量: Mサイズ約1460g
- メーカー名:藤井電工
- 価格:16,226円(消費税込:17,848円)
- 商品ページはこちらから

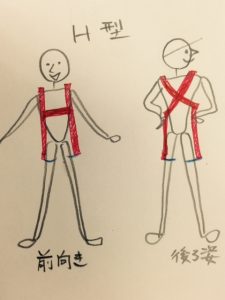

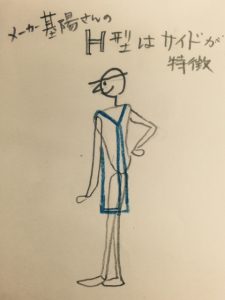

H型
サスペンダー機能で着くずれしにくい、安定感のあるタイプです。背中部分がHの形というわけではなく、着用時の腰のサイドに特徴があるタイプです。
実はY型の原型であり、現在では作っているメーカーは少ない傾向があります。
安全帯のランヤードのタイプ・型の種類
安全帯のランヤード部分はは大きく以下の3つの組み合わせで構成されています。
- ランヤードの数
- ロープ方式
- ショックアブソーバー
以下それぞれ解説します。
ランヤードの数
ランヤードの数はひとつ、もしくはふたつです。
ランヤードの数がひとつのものを「一丁がけ」、ふたつのものを「二丁がけ」といいます。
基本的に作業中は構造物にランヤードがひとつでもかかっていれば問題ありません。
そのため、一丁がけでも問題がない現場は多いです。
しかし一丁がけは移動時でのランヤードの掛けかけの際にどこにもランヤードがかかっていない「無綱状態」が発生するデメリットがあります。
無綱状態を発生させないため、二丁がけを条件としている現場もあります。
とはいえ二丁がけが必要な現場では一丁がけのランヤードをふたつ取り付けて対応できるので、まずは一丁がけをひとつもっておくのがオススメ。

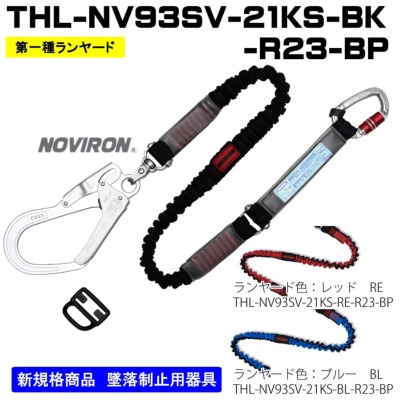

【おすすめの一丁がけランヤード】
- 商品番号:T024
- 耐総重量:~100kg
- 商品重量:約780g
- ランヤードタイプ:伸縮タイプ
- ランヤード長さ:約1150㎜~1600㎜
- 第1種ランヤード
- メーカー名:藤井電工
- 価格:6,621円(消費税込:7,283円)
- 商品ページはこちらから
- 商品番号:T037
- 耐総重量:~100kg
- 商品重量:約1125g
- ランヤードタイプ:巻取式
- ランヤード長さ:幅15㎜×約1650㎜
- 第1種ランヤード
- メーカー名:藤井電工
- 価格:9,074円(消費税込:9,981円)
- 商品ページはこちらから

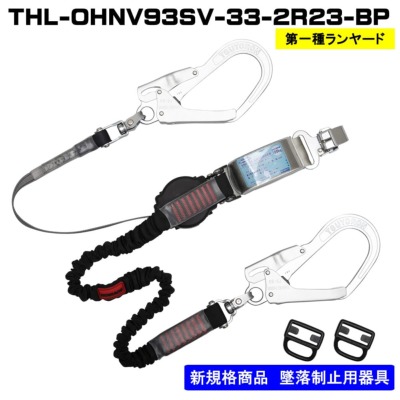

【おすすめの二丁がけランヤード】
- 商品番号:T170-130KG
- 耐総重量:~130kg
- 商品重量:約1330g
- ランヤードタイプ:巻取式+伸縮式
- ランヤード長さ:約1600㎜
(ストラップ収納時 約690㎜)+
約1300㎜(ストラップ収納時約1000mm ) - 第1種ランヤード
- メーカー名:サンコー株式会社
- 価格:17,550円(消費税込:19,305円)
- 商品ページはこちらから
- 商品番号:T072
- 耐総重量:100kg
- 商品重量:約1660g
- ランヤードタイプ:伸縮式
- ランヤード長さ:1100㎜~1700㎜
- 第1種ランヤード
- メーカー名:基陽
- 価格:11,578円(消費税込:12,735円)
- 商品ページはこちらから
ロープ方式
ランヤードはロープ部分によって以下の3種類に分けられます。
- ロープタイプ:ロープが伸びっぱなしのタイプ
- じゃばらタイプ:伸縮するタイプ
- 巻取りタイプ:巻取り機構のついたタイプ

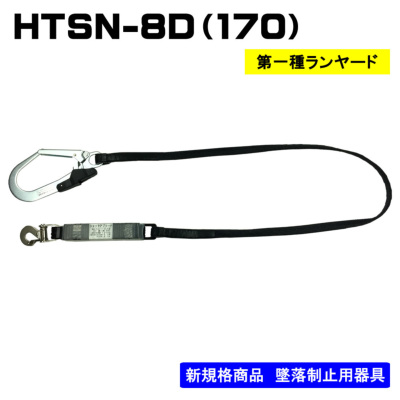

ロープタイプ:ロープが伸びっぱなしのタイプ
ロープタイプはとくに命綱の部分が短くなる機構を持たない最もシンプルなランヤードです。
軽さと安さがメリットですが、作業中は余ったロープが邪魔になります。
また滑落時にはロープ長さ分の衝撃が必ずかかるデメリットも……。
【おすすめのロープタイプランヤード】
- 商品番号:T042
- 耐総重量:100kg
- 商品重量:約700g
- ランヤードタイプ:ロープ式
- ランヤード長さ:1700㎜
- 第1種ランヤード
- メーカー名:ポリマーギヤ
- 価格:6,435円(消費税込:7,078円)
- 商品ページはこちらから

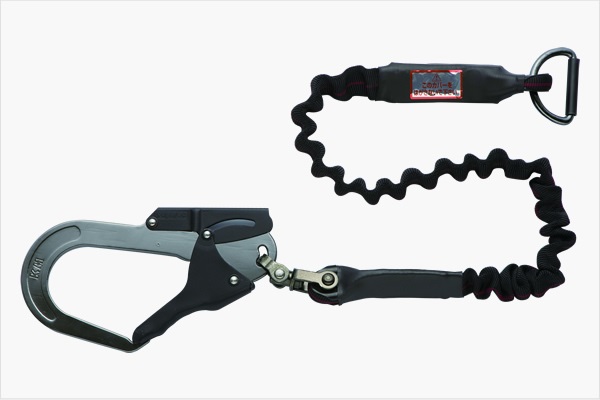

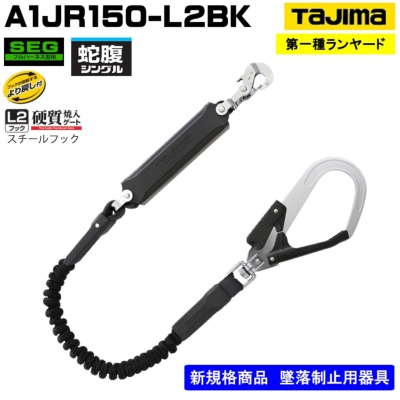

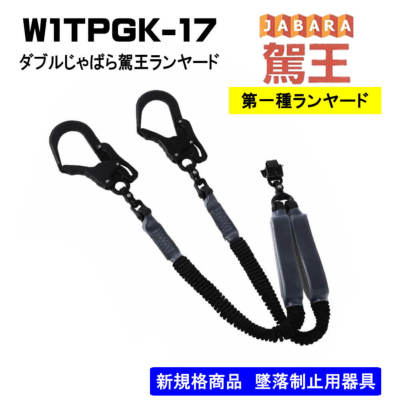

じゃばらタイプ:伸縮するタイプ
じゃばらタイプは命綱の部分が伸び縮みするランヤード。
軽さや作業性のバランスの取れたランヤードです。

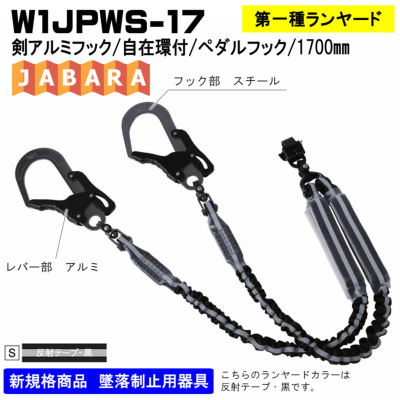

【おすすめのじゃばらタイプランヤード】
- 商品番号:T075
- 耐総重量: ~100kg
- 商品重量:約1010g
- ランヤードタイプ:じゃばら式
- ランヤード長さ:1000mm~2300㎜
- 第1種ランヤード
- メーカー名:タジマ
- 価格: 7,335円(消費税込:8,068円)
- 商品ページはこちらから
- 商品番号:T016
- 耐総重量: ~100kg
- 商品重量:約1300g
- ランヤードタイプ:じゃばら式
- ランヤード長さ:約1700㎜
- 第1種ランヤード
- メーカー名:基陽
- 価格: 19,500円(消費税込:21,450円)
- 商品ページはこちらから

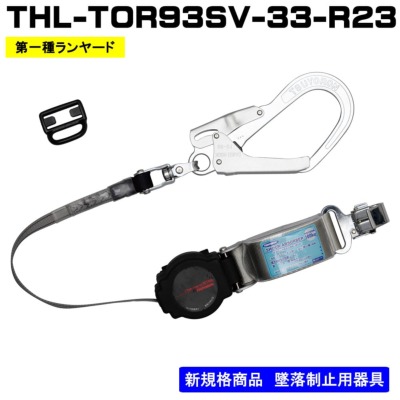

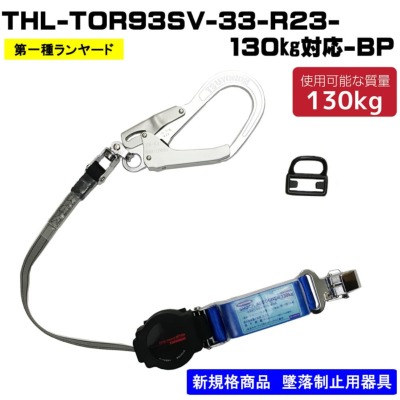

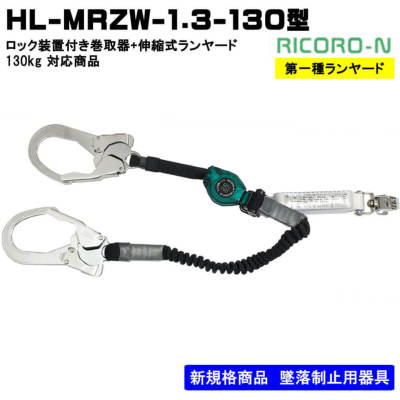

巻取りタイプ:巻取り機構のついたタイプ
巻取りタイプは巻取り機能のついたランヤードです。
巻取りタイプは常に巻き取り続ける巻取り機と、ラチェットのように一定幅でロックされる巻取り機の二種類があります。
常に巻き取り続けるタイプは作業中常に引っ張られ感があるので、おすすめは一定幅でロックされるタイプ。
【おすすめの巻取りタイプランヤード】
- 商品番号:T136
- 耐総重量: ~130kg
- 商品重量:約1247g
- ランヤードタイプ:巻取り式
- ランヤード長さ:幅15㎜×約1650㎜
- 第1種ランヤード
- メーカー名:藤井電工
- 価格:13,100円(消費税込:14,410円)
- 商品ページはこちらから
- 商品番号:T151
- 耐総重量:~100kg
- 商品重量: 約1685g
- ランヤードタイプ:伸縮式+巻取り式
- ランヤード長さ:
伸縮側1000~1200mm
巻取り側15㎜×長さ1650㎜ - 第1種ランヤード
- メーカー名:藤井電工
- 価格:13,000円(消費税込:14,300円)
- 商品ページはこちらから

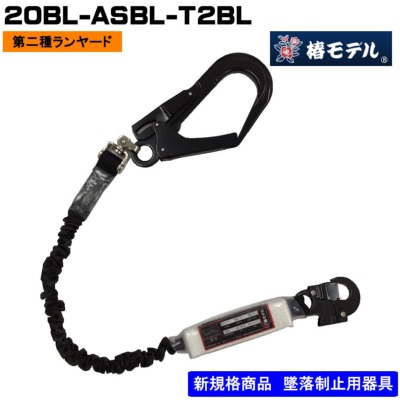

ショックアブソーバー
ショックアブソーバーは第1種と第2種があります。
第1種と第2種の違いは対応している高さの違い。
第1種であれば上の図の○にしかフックを掛けられません。
第2種であれば上の図の×の部分にも掛けられるメリットがあります。
しかし「大は小を兼ねる」意味合いで第2種を選ぶのは危険。
第2種のランヤードで作業中滑落した際、十分な高さがなければ地面に激突してしまう可能性があるからです。

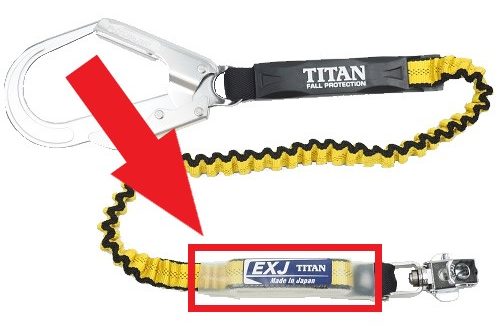

そもそもショックアブソーバーはランヤードの根元部分の樹脂フィルムで囲まれている部分が、滑落時に少しずつ伸びることで落下のエネルギーを分散させる仕組み。
第1種よりも大きな衝撃に耐えられるということは、それだけ樹脂フィルム部分が長く伸びるということです。
結果として地面に激突してしまう確率が第1種よりも高くなってしまうのですね。
そのため、基本的には第1種のランヤードを選びましょう。
ここまではすべて第1種ランヤードを紹介してきたので、ここでは第2種ランヤードを紹介します。

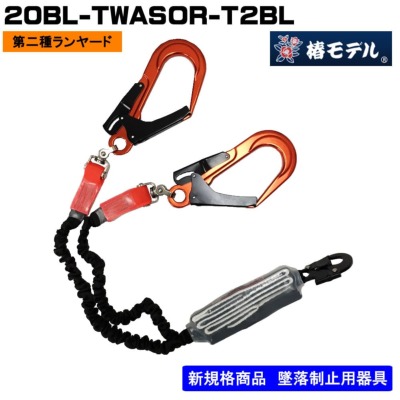

【おすすめの第2種ランヤード】
- 商品番号:T085
- 耐総重量: ~100kg
- 商品重量:約620g
- ランヤードタイプ:伸縮式
- ランヤード長さ: 約1050㎜~1580㎜
- 第2種ランヤード
- メーカー名: アイダ
- 価格:9,324円(消費税込:10,256円)
- 商品ページはこちらから
- 商品番号:T027
- 耐総重量: ~100kg
- 商品重量:約1010g
- ランヤードタイプ:伸縮式
- ランヤード長さ: 約1100㎜~1600㎜
- 第2種ランヤード
- メーカー名: アイダ
- 価格:14,900円(消費税込:16,390円)
- 商品ページはこちらから
厚生労働省の推奨するハーネスの使い方
ハーネスの使い方は以下の動画を参照ください。
↓腿バックルがワンタッチ式の場合
↓腿バックルがパススルー式の場合
~安全帯はあなたの一命を守ってくれる命綱です~
建設業や製造業をはじめとしたすべての業種において、高さ2m以上の場所で作業床や開口部で囲いを設けることが困難な場合には、安全帯の着用が義務付けられています。
安全帯には、厚生労働大臣が定めた「安全帯の規格」(平成14年2月25日 厚生労働省告示第38号)があり、事業者はこの企画に適合した安全帯を使用させなければなりません。
従って「安全帯の規格」に適合した安全帯の中から作業環境に合せた安全帯を正しく使用することが大切です。
「日本安全帯研究会」は、安全帯の製造業者の団体として平成4年に設立され、以来、すべての安全帯に係る技術的な研究を行うとともに、安全帯に関する規格等の作成に協力し、品質、性能の向上ならびに安全帯の普及に努め、業界の発展と災害の防止に寄与することを目的に活動しています。
ハーネス・プロでは、日本安全帯研究会会員(正会員)であるメーカーのものを取り扱っております。
サンコー株式会社・株式会社谷沢製作所・株式会社TJMデザイン・東洋物産工業株式会社・藤井電工株式会社・ポリマーギア株式会社
以上の日本安全帯研究会会員であるメーカーのものを取り扱っておりますので、安心してお買い求めいただけます。
正しくお使いいただくためには説明書を読んでいただくことはもちろんのこと、
- 胴ベルトが確実にバックルで連結していること!(カチッと音がするまでバックルを差し込む)
- 胴ベルトを腰骨のところでしっかり締めること!
- 肩ベルト・腿ベルトおよび胴ベルトは緩みがないように締める!
以上3つのポイントをご確認いただきますことをおすすめします。
